Промышленные пожарные резервуары

Промышленные пожарные резервуары – это ёмкости, предназначенные для хранения воды, которая необходима для тушения пожара, регламентируются Европейским стандартом EN 12845:2015/АС:2016

Пожарные резервуары устанавливаются в случаях отсутствия необходимого количества воды для тушения пожара на заданном объекте или по требованию страховых компаний вместо пожарных водоемов.

Существуют пожарные резервуары подземного и наземного использования. Монтируются с наружи или внутри зданий.

Делятся по типу материалов:

1. Бетонные пожарные резервуары только подземные.

2.  Металлические пожарные резервуары могут быть:

     — подземные и надземные;

     — горизонтальные и вертикальные;

     — сварные (резервуар вертикальный сварной (РВС) и сборные;

     — с мембраной и без мембраны.

3. Пластмассовые (стеклопластик), подземные или надземные, горизонтальные и вертикальные. Надземные должны быть защищенные от воздействия температуры при пожаре.

Сертификация

В Украине промышленные пожарные резервуары подлежат сертификации с 2023г. По требованию страховых компаний возможна сертификация согласно FM. Исходя из этого можем разделить пожарные резервуары на:

• сертифицированные FM;
• не сертифицированные FM.

Группа компаний ЮФП предлагает промышленные пожарные резервуары собственного производства.

Резервуары ЮФП произведены и сертифицированы в Украине:

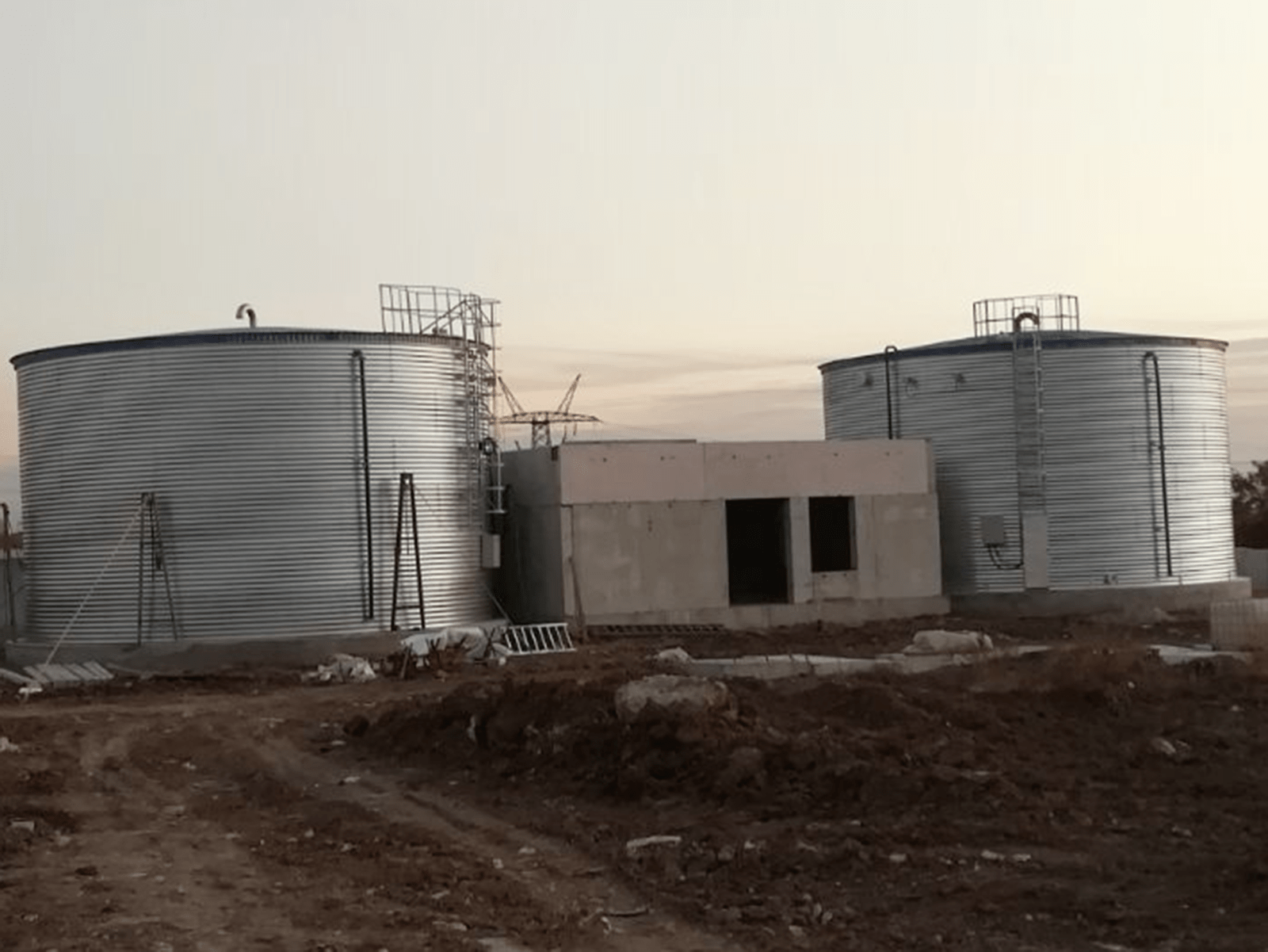

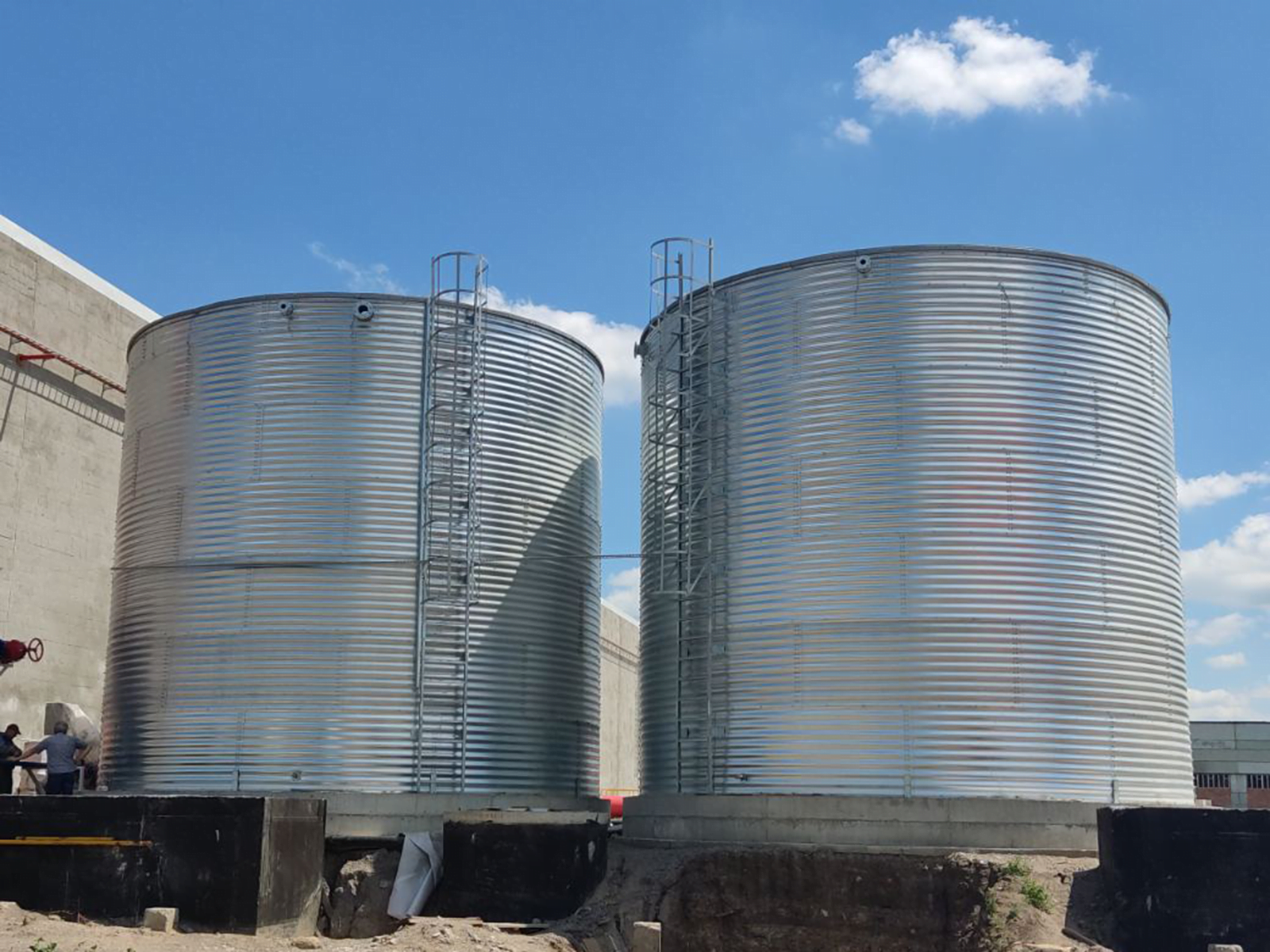

• сборные металлические надземные вертикальные резервуары. Объём от 25 до 4000 м3, высота до 10,4 м;
• сборные металлические подземные вертикальные резервуары. Объём от 25 до 500 м3, глубина до 4,7 м;
• пластиковые резервуары вертикальные надземные. Объём от 1 до 100 м3.

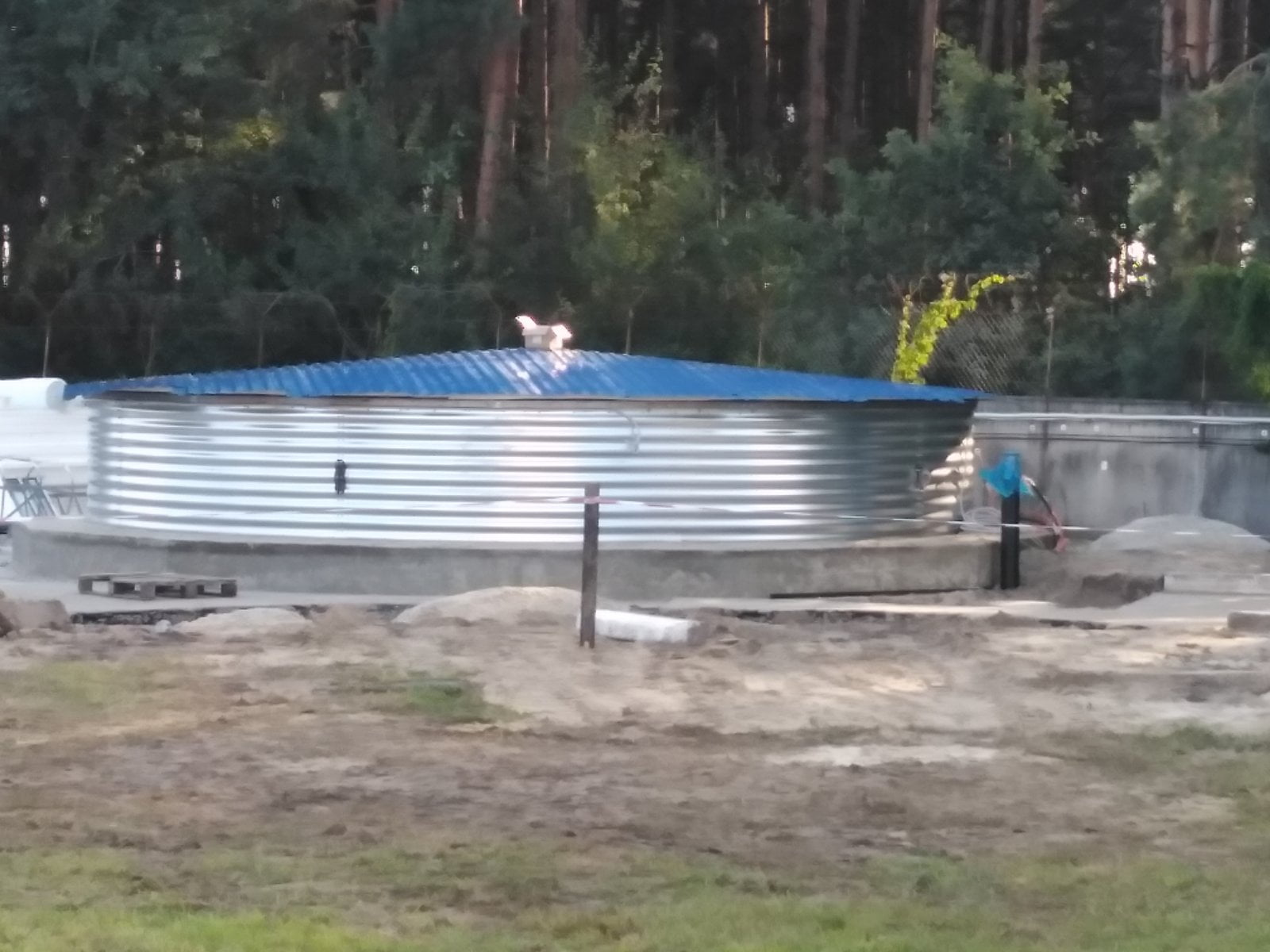

Конструкция надземного резервуара

1. Фундамент железобетонная плита. ЮФП дает только рекомендации по фундаментам, расчеты фундамента выполняют конструкторы, проектные организации изучив геологию грунта.
2. Корпус стальной, оцинкованный, сборный, самонесущий. Стальные листы крепятся между собой на болтовые соединения. Толщина листа от 1 до 4 мм. Толщина листов уменьшается с высотой установки. В резервуарах с мембраной из металла только стенки цилиндра, дном является ж/б фундамент.

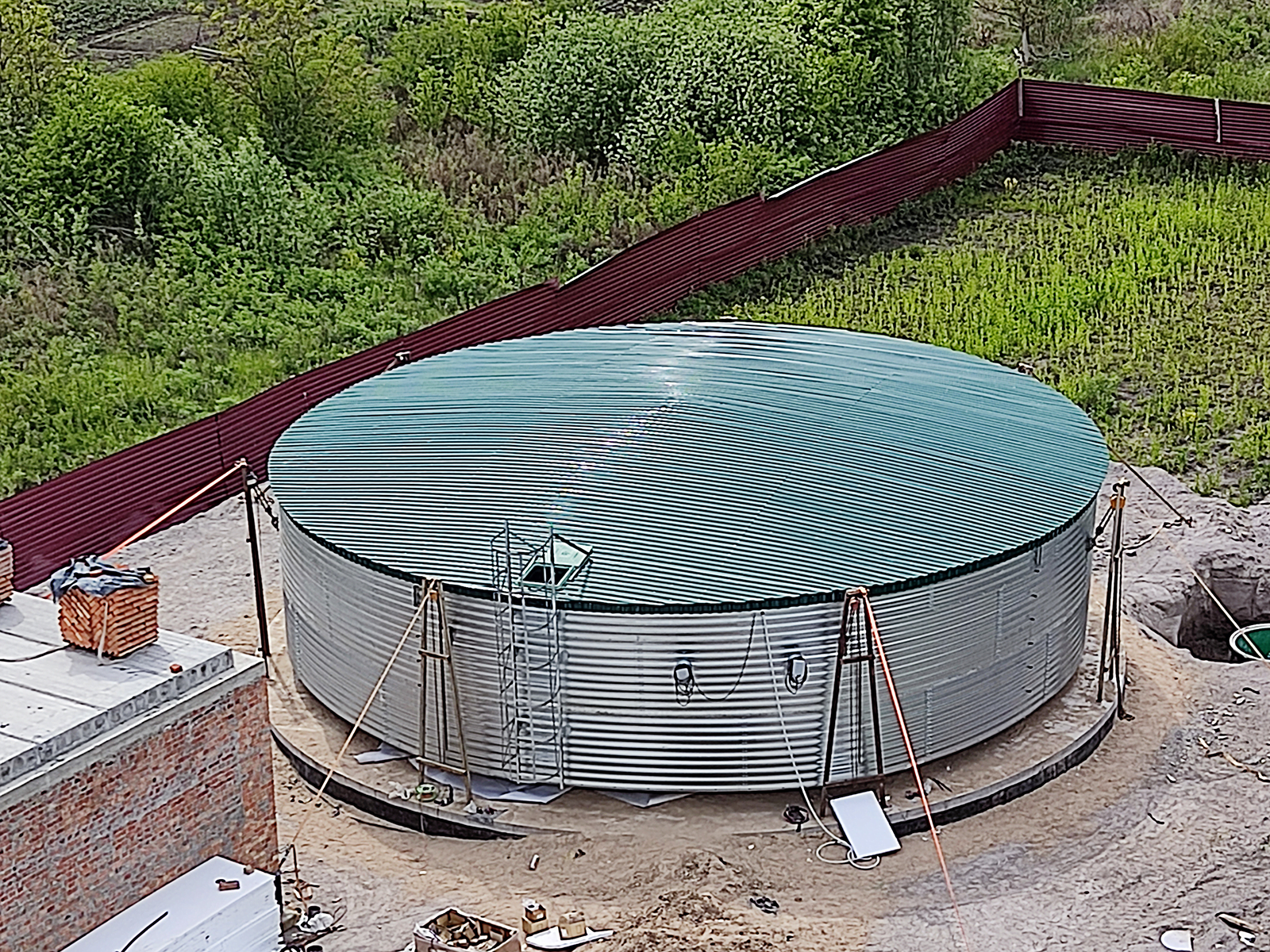

3. Крыша из профлиста, утепленная полистиролом, должна выдерживать ветровые и снеговые нагрузки в зависимости от места локации резервуара.
4. Утепление резервуара для Украины производится вспененным полистиролом 50 мм или 100 мм: резервуар с мембраной утепляется изнутри резервуара, путем наклеивания листов полистирола к стенкам резервуара, после наклейки полистирола вывешивается искусственное нетканое полотно (геотекстиль) и затем крепится мембрана.
5. Мембрана – ПВХ вкладыш толщиной 0,5 – 1,0 мм. Изготавливается по размеру резервуара с запасом и вывешивается внутрь резервуара после сборки и утепления резервуара. Крепится сверху резервуара к металлическим стенкам.
6. Обогрев и автоматика. Для предотвращения замерзания воды в резервуаре и его деформации на резервуарах устанавливают трубчатый электрический нагреватель (ТЭН). В зависимости от объема резервуара подбирается мощность ТЭНа. Задача ТЭНа не дать замерзнуть верхнему зеркалу воды. Для этой цели ТЭН устанавливается в верхней части резервуара, т.к нужно прогревать только верхний слой воды За работой ТЭНа следит автоматика и включает его, когда температура воды падает ниже +1С и выключает при +3С.Также автоматика отслеживает уровень воды в резервуаре. При падении уровня воды в резервуаре дает сигнал на пульт и отключает питание ТЭНа во избежание сухого нагрева и выхода его из строя.
7. Обвязка пожарного промышленного резервуара включает в себя:

— питающий трубопровод – подача воды в резервуар. Подача воды сверху резервуара может выполнятся трубопроводом как снаружи, так и внутри резервуара с обязательным разрывом струи между краем питающей трубы и верхним зеркалом воды в резервуаре.

— исходящий трубопровод (всас) – подача воды на пожарные насосы (Указать ссылку на сайт ЮФП насосные станции) выполняется фланцевым присоединением трубопровода в боковой нижней части резервуара или в днище резервуара.

Примечание! В обвязке резервуаров на всас используются клиновые задвижки с выдвижным штоком.

— антивихревая пластина – устанавливается в резервуаре на трубу подачи воды на пожарные  насосы. Пластина предотвращает образование в воде воронки и преждевременного попадания воздуха в насос.

— перелив – сброс воды при максимальном наполнении резервуара

— дренаж – отвод в днище для слива воды из резервуара

— байпас (тестировочный трубопровод)– подводится к верхней части резервуара для сброса воды при испытании и технологических включений насосов (согласно проекта). Примечание! Для измерения производительности насосной станции используют расходомер. (Указать ссылку на сайт ЮФП с расходомерами)

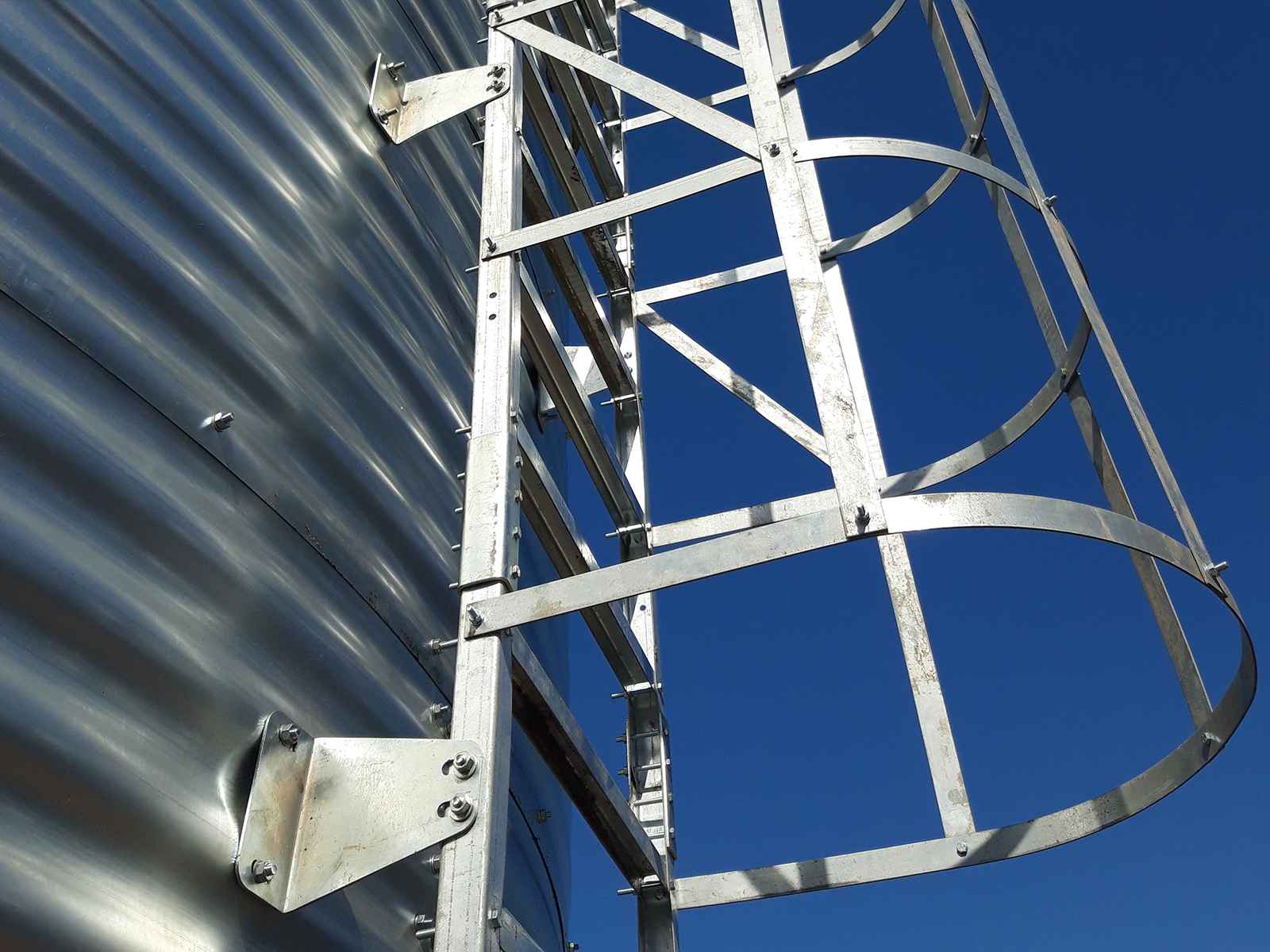

8. Лестница — устанавливается снаружи и внутри резервуара для возможности обслуживания резервуара сверху и внутри.
9. Ревизия – технологические люки для обслуживания и ремонта резервуара могут быть установлены на крыше.
10. Датчик уровня – устанавливается в резервуаре и дает возможность отслеживать минимальный, средний и максимальный уровень воды.

Примечание! Автоматика, которая отслеживает уровень и температуру воды устанавливается на резервуаре. Размещение автоматики  в насосной или на пульте КПП не входит в стоимость стоимости резервуара и требует прокладки отдельных линий коммуникаций.

Гарантия и срок службы

Резервуары ЮФП   —  гарантия 5 лет;

Срок службы более 30 лет.

Конкуренты:

В Украине у компании ЮФП в настоящее время нет конкурентов по сборным металлическим резервуарам с мембраной.

Для оформления заказа на пожарный резервуар необходимо:

• Генплан с привязкой резервуаров и насосной;
• Вид резервуара надземный или подземный;
• Полезный объем резервуара — объем воды для тушения пожара (м3). Геометрический объем это сколько в резервуар можно набрать воды. Геометрический объем всегда больше полезного. На больших диаметрах резервуара и больших диаметрах отводящих трубопроводов с боковым присоединением разница геометрического и полезного объема может достигать 10-15%;
• ТЗ по обвязке и автоматике.

Команда ЮФП.
