Пожежні резервуари UFP Tank: жодного шансу для вогню

Пожежні резервуари — це не просто великі баки з водою. Для логістичного терміналу під Києвом, де зберігаються товари на сотні мільйонів гривень, або для заводу з виробництва кормів у Львівській області це останній рубіж, який стримує стихію. Система автоматичного пожежогасіння спрацює лише тоді, коли в резервуарі буде чітко розрахований об’єм, потрібний тиск і жодної затримки. Компанія ЮФП (Ukrainian Fire Protection) вже понад 15 років будує такі рішення, а її модульні резервуари UFP‑Tank змінили правила гри на ринку протипожежного обладнання.
За даними FM Global, перебої з подачею води — одна з головних причин, чому навіть справна спринклерна система не може стримати пожежу на ранній стадії. Тому вимоги до ємностей для протипожежного запасу стали жорсткішими, ніж будь-коли. І справа не лише в об’ємі, а в тому, як швидко резервуар можна встановити, чи витримає він корозійне середовище і чи погодиться страхова компанія взагалі мати справу з таким об’єктом.

Чому традиційні зварні резервуари дедалі частіше замінюють на модульні

Класичний підхід — зварити сталеву циліндричну ємність прямо на майданчику. Виглядає наче монолітно й надійно. Але в реальності зварювальні роботи на висоті 8–10 метрів залежать від погоди, кваліфікації бригади, а головне — створюють десятки метрів швів, кожен із яких з часом стає потенційною точкою протікання. Додайте сюди постійний контакт металу з водою — і через 7–10 років внутрішня корозія вже помітно зменшує товщину стінки. Перефарбувати зсередини такий резервуар — це окрема історія з висотними допусками та довгим простоєм.

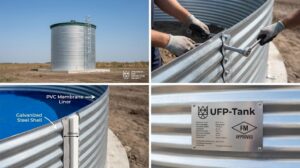

Модульні резервуари ЮФП пропонують принципово іншу логіку. Замість зварювання — болтове з’єднання оцинкованих сталевих листів. Товщина листа варіюється від 1 до 4 мм і зменшується з висотою, тому що біля дна навантаження більше, а біля даху — менше. Вода жодного разу не торкається металу: всередині висить спеціальний ПВХ-вкладиш (мембрана) завтовшки 0,5–1,0 мм, виготовлений нідерландським виробником. Саме мембрана бере на себе контакт із рідиною, а сталевий корпус виконує роль несучої оболонки. Звідси — термін служби понад 30 років та гарантія 5 років від заводу.

Що ховається за абревіатурою FM: сертифікація, яка вартує страховки

Для великих індустріальних об’єктів, складів із високостелажним зберіганням або підприємств з іноземними інвестиціями питання страхування часто стоїть гостріше, ніж вартість самого резервуара. Міжнародні страховики, такі як FM Global, вимагають, щоб усі елементи системи пожежогасіння, включно з резервуарами, мали сертифікат FM Approved. Без нього компанія або взагалі не отримає страховий поліс, або отримає його з такими підвищеними коефіцієнтами, що бюджет злетить утричі.
У лінійці пожежних резервуарів UFP‑Tank є моделі, які пройшли сертифікацію FM Approvals відповідно до стандарту FM 4020. Це означає, що конструкція, матеріали, мембрана, вузли кріплення та навіть обв’язка перевірені в акредитованих лабораторіях на стійкість до навантажень, циклічність заповнення та спорожнення, хімічну сумісність. У результаті об’єкт отримує ємність, яку без додаткових запитань приймають міжнародні страховики — і це нерідко стає вирішальним аргументом під час вибору постачальника.

Анатомія надземного пожежного резервуара UFP‑Tank

Щоб зрозуміти, чому ці резервуари витримують українські зими та працюють безвідмовно, варто розібрати конструкцію по шарах — буквально.
Фундамент — залізобетонна плита. Компанія ЮФП надає рекомендації щодо габаритів і навантажень, а остаточний розрахунок виконують проєктні організації після вивчення геології ґрунту на конкретній ділянці. Дном резервуара слугує ця сама плита: окремого сталевого днища немає, мембрана лягає прямо на бетон.

Корпус — набір оцинкованих сталевих листів, стягнутих болтами. Жодного зварного шва. Листи доставляються на майданчик у компактних пачках, що особливо зручно, коли проїзд до місця монтажу обмежений — скажімо, через вузький коридор усередині цеху.

Дах — профнастил, утеплений пінополістиролом. Він розраховується на снігові й вітрові навантаження, характерні для конкретного регіону: одне рішення для Харківщини, трохи інше для Закарпаття.

Утеплення стін — листи пінополістиролу товщиною 50 або 100 мм, які наклеюються на внутрішню поверхню сталевого циліндра. Після цього на полістирол навішують геотекстиль, і вже потім монтують мембрану. Такий «шаровий пиріг» дає змогу утримувати тепло всередині, навіть коли надворі мінус 20 °C.

Під землею чи на поверхні: архітектура вибору

Надземний резервуар — очевидний кандидат, коли на ділянці є вільна площа. Об’єм може сягати 4000 м³, висота — до 8,5 м. Обслуговувати його легко: зовнішні сходи, люки в даху, внутрішня мотузкова драбина. Якщо через кілька років виробництво переїжджає, резервуар розбирають і перевозять на нове місце — це закладено в саму ідею модульності.
Підземний або заглиблений варіант розрахований на об’єм до 500 м³ і максимальну глибину встановлення 4,7 м. Таке рішення обирають, коли територія обмежена архітектурними вимогами або коли резервуар потрібно сховати від сторонніх очей. Важливо розуміти: підземне розташування дає додатковий бонус — ґрунт сам частково виконує роль утеплювача, що знижує витрати на обігрів узимку.

Обидва виконання можна розмістити всередині приміщення, якщо це передбачено проєктом. Наприклад, у каркасі нової виробничої будівлі резервуар монтують ще до завершення покрівельних робіт.

Монтаж за лічені дні: як збирають резервуар без жодного зварного шва

Швидкість монтажу — одна з тих характеристик, які одразу відчуває підрядник. Компанія ЮФП наводить статистику, вивірену десятками об’єктів: резервуар об’ємом до 100 м³ бригада з чотирьох осіб збирає за 1–3 дні, 300–500 м³ — за 3–6 днів, а споруду на 1000–4000 м³ — за 7–21 день. Це разом з укладанням мембрани, утепленням і монтажем даху. Жодного зварювального апарату, жодної залежності від дощу чи вітру.
Увесь комплект доставляється на об’єкт у розібраному стані, що дозволяє завозити його навіть через готові ворота цеху. Термін виготовлення замовлення — від півтора до двох місяців від моменту затвердження технічного завдання. Якщо потрібно одразу кілька резервуарів (резервуарний парк), графік виробництва оптимізується так, щоб не затримувати будівельні роботи.

Обв’язка, яка не підведе: від засувки до антивихрової пластини

Сам корпус — це лише половина справи. Реальна робота пожежного резервуара починається тоді, коли через нього проходить вода: наповнення, зберігання, подача на насоси, скидання під час тестів. Тут кожен елемент має значення.
Подавальний трубопровід заводиться зверху з обов’язковим розривом струменя, щоб уникнути зворотного сифону. Вихідний трубопровід (всмоктувальний) приєднується через фланець у нижній бічній частині або в днищі. На всмоктувальній лінії ставлять клинові засувки з висувним штоком — це не примха, а вимога нормативів для систем пожежогасіння, адже засувку має бути видно здалеку: відкрита вона чи закрита.

Всередині резервуара на вході у всмоктувальний патрубок монтують антивихрову пластину. Без неї під час інтенсивного відбору води утворюється лійка, у яку потрапляє повітря, і насос може піти в кавітацію — і тоді замість тиску отримуєте вихід з ладу дорогого обладнання. Переливний патрубок скидає надлишок води, якщо автоматика наповнення зависла. Дренажний отвір у днищі дає змогу повністю спорожнити ємність для обслуговування.

Окремий тестувальний трубопровід (байпас) підводиться до верхньої частини резервуара. Через нього воду проганяють під час планових випробувань насосної станції, не витрачаючи основний пожежний запас. Щоб виміряти продуктивність, у лінію врізають витратомір — дані фіксуються в журналі перевірок, який потім показують інспектору.

На резервуарі також встановлюють датчик рівня, який відстежує мінімальний, робочий і максимальний рівні. Сигнали виводяться на шафу автоматики, а звідти можуть передаватися на диспетчерський пульт. Варто зауважити: самі прилади та автоматика розташовані безпосередньо на резервуарі, а прокладання кабелів до операторської чи насосної — це вже окремий обсяг робіт, який не входить у базову поставку ємності.

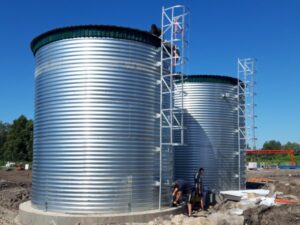

Зима — не привід замерзати: теплоізоляція та автоматичний підігрів

Крижана кірка на дзеркалі води — більше ніж незручність. Вона створює надлишковий тиск на стінки, може деформувати мембрану, а головне — блокує доступ води до всмоктувального патрубка. ЮФП вирішує це за допомогою трубчастих електричних нагрівачів (ТЕНів), розташованих у верхній частині резервуара. Їхнє завдання — не нагріти всю масу води, а лише підтримувати верхній шар у рідкому стані.
Автоматика вмикає ТЕН, коли температура води опускається нижче +1 °C, і вимикає при +3 °C. Одночасно вона відстежує рівень води: якщо він впаде нижче допустимого, живлення нагрівача миттєво знімається, щоб уникнути сухого нагріву та перегорання. Потужність ТЕНу підбирають під конкретний об’єм і кліматичну зону — це не типовий «кип’ятильник», а розрахований проєктний вузол.

Скільки коштує надійність: орієнтири та що впливає на ціну

У компанії не приховують: фінальна вартість пожежного резервуара залежить виключно від технічного завдання замовника. Об’єм, наземне чи підземне виконання, потреба в FM‑сертифікації, товщина утеплення, наявність підігріву, конфігурація обв’язки — кожен із цих пунктів рухає ціну вгору або вниз. Проте є один яскравий показник: коли у 2019 році ЮФП запустила власне виробництво резервуарів, вартість рішень вдалося знизити приблизно у 2,5 раза порівняно з європейськими аналогами. При цьому якість не постраждала — достатньо подивитися на кількість змонтованих об’єктів та відгуки інженерів-експлуатантників.
Окрема стаття економії — відсутність потреби у важкій будівельній техніці для зварювання та антикорозійної обробки на місці. Фундамент заливається один раз, а далі все збирається як конструктор, що також зрізає кошторис на оплату праці.

Коли резервуар — частина більшої системи

Варто розуміти, що пожежний резервуар не працює сам по собі. ЮФП також проєктує та виготовляє насосні станції пожежогасіння, пропонує запірну арматуру, а головне — має власний проєктний відділ із фахівцями, які навчалися в Європі. Тому замовник отримує не просто «бочку», а повноцінний вузол водопостачання, прорахований за вимогами ДБН В.2.5‑56:2014 «Системи протипожежного захисту» та інших чинних норм.
Детальні технічні креслення, опитувальні листи, приклади виконаних проєктів і можливість отримати розрахунок саме під свій об’єкт зібрані на офіційній сторінці пожежних резервуарів UFP‑Tank за адресою https://www.ufp-tanks.com/rezervuary/pozhezhni-rezervuary-modulni-ufp-tank-nazemni-ta-pidzemni-yemnosti/. Заповнивши форму, можна отримати не абстрактний прайс, а конкретне креслення та специфікацію.
